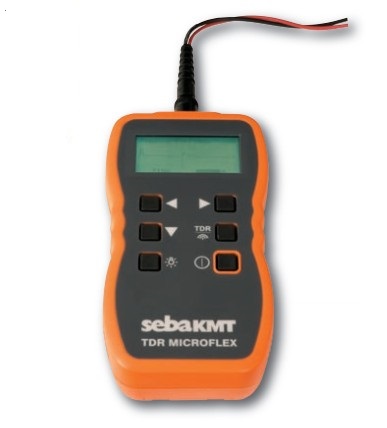

TDR and Tone Generator for cable fault location

TDR and Tone Generator for cable fault location

 Ranges from 7 m to 6 km


  Impedance matching from 25 to 100 Ohm

  Suitable for all types of cable

  Saves up to 50 traces with data

  USB Port
My status

84(024) 3750 5142
tshops - sieu thi thiet bi cong nghiep

 Ranges            7, 15, 30, 60, 120, 250, 500 m

1, 2, 3, 6 km

(23, 49, 98, 197, 394, 820,1640, 3280, 6560, 9850, 19000 ft)

Resolution  approx. 1 % of range

Accuracy   1 % of range

Propagation Velocity   V/2 2.5 … 148.5 m/µs, ft/µs or NVP

Output pulse 5 Vp-p (open circuit)

Output impedance  adjustable 25, 50, 75 and 100  Ω

Output pulse width  3 ns … 3 ms

Scan rate        Single or continuous measurement

(max. 2 measurements per second)

Tone generator 810 … 1110 Hz

Auto power off  adjustable

Power supply  4 x AA batteries

Display  64 x 128 Pixel LCD, backlit

Voltage withstand 250 V AC

Operating temperature -10 °C … +50 °C

Storage temperature  -20 °C … +70 °C

Water / dust protection  IP 54

Dimensions  165 x 90 x 37 mm

Weight 350 g (12 oz)
